30系アルファードSCパッケージ、ベルファイアフリップダウンモニター取り付け
今回は新車のアルファードにTVキャンセラーとフロップダウンモニター17インチを取り付けていきます。
まずは純正ナビを取り外していきます。

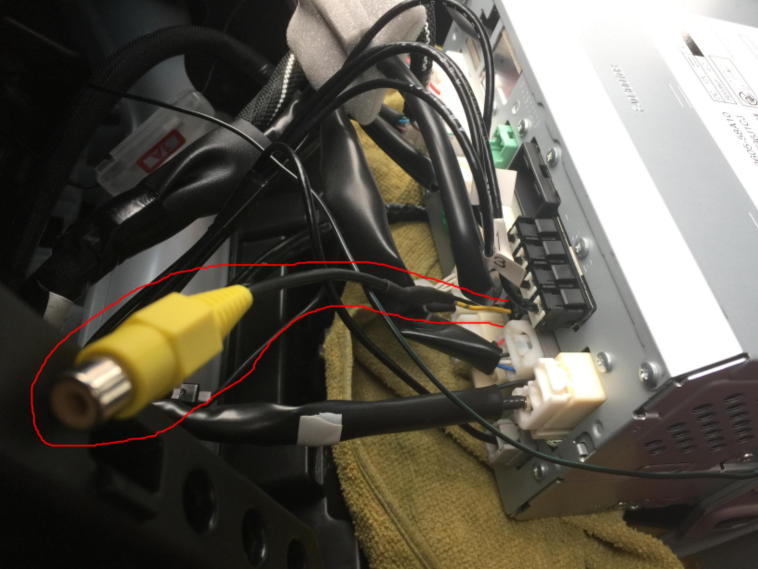

フリップダウンモニタへ画像出力させるためのオプション線を取り付けします

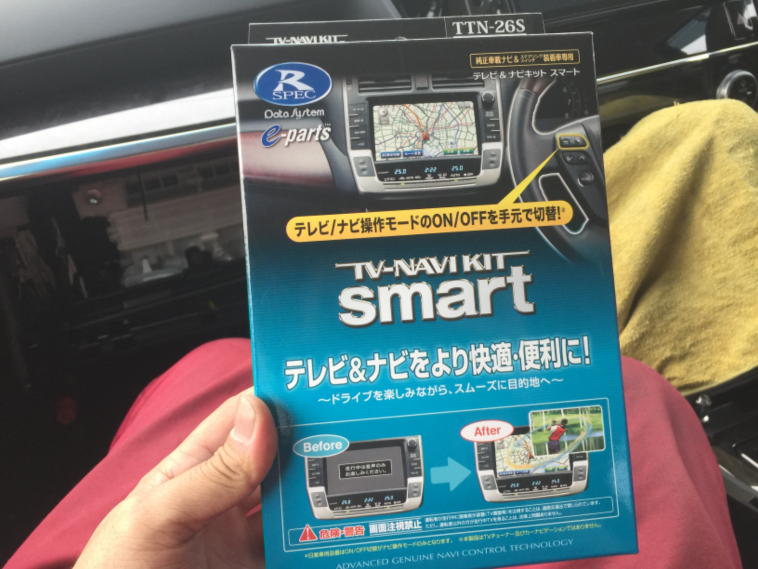

ついでにTVキャンセラーも取り付けしていきます。

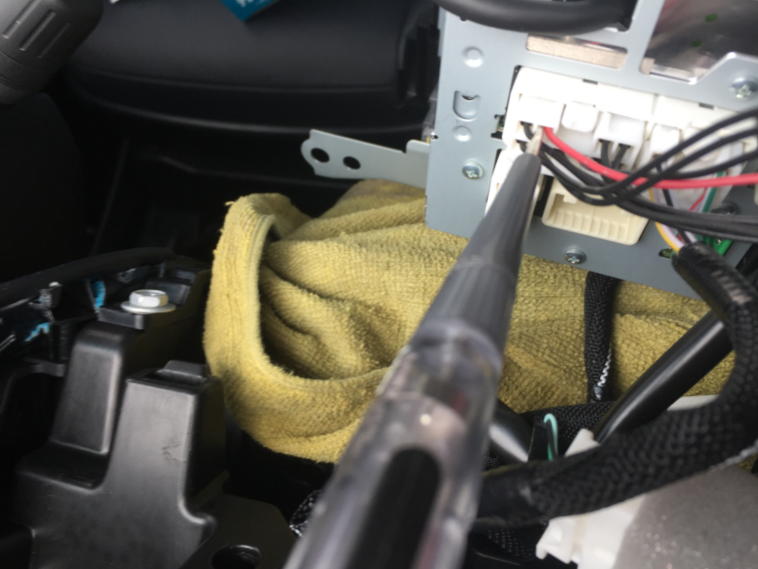

TVキャンセラーを取り付けする為にAcc電源を探して割込みさせます。

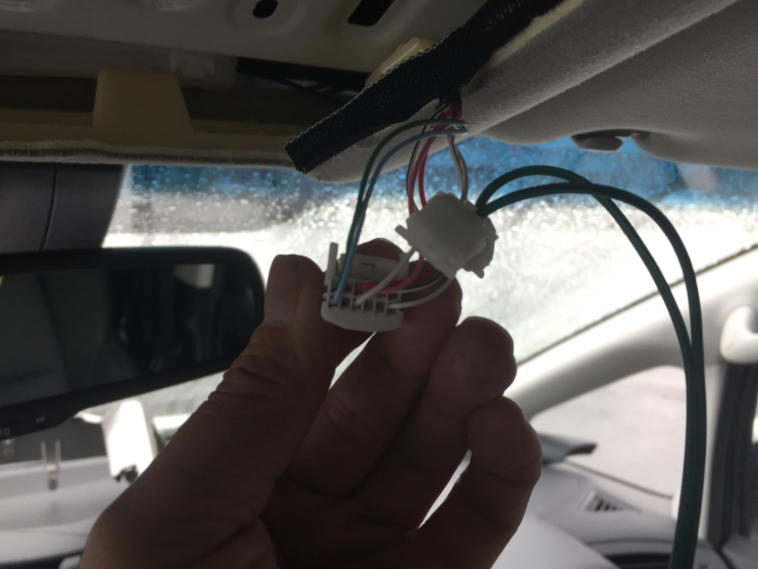

フリッップダウンモニターの電源供給の為、ACCとアース、ドアオープン時のルームランプ電源を接続していきます。

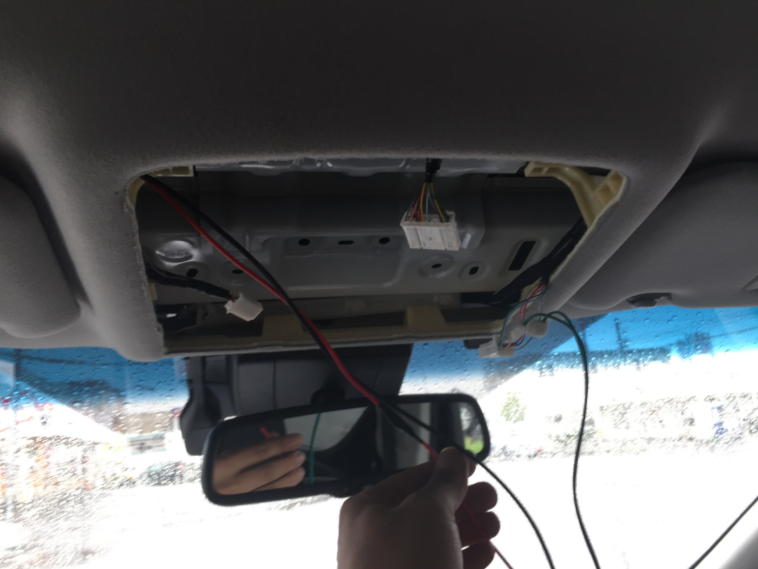

オーディオ裏からも配線を持ってきてルームミラー付近に集めます。

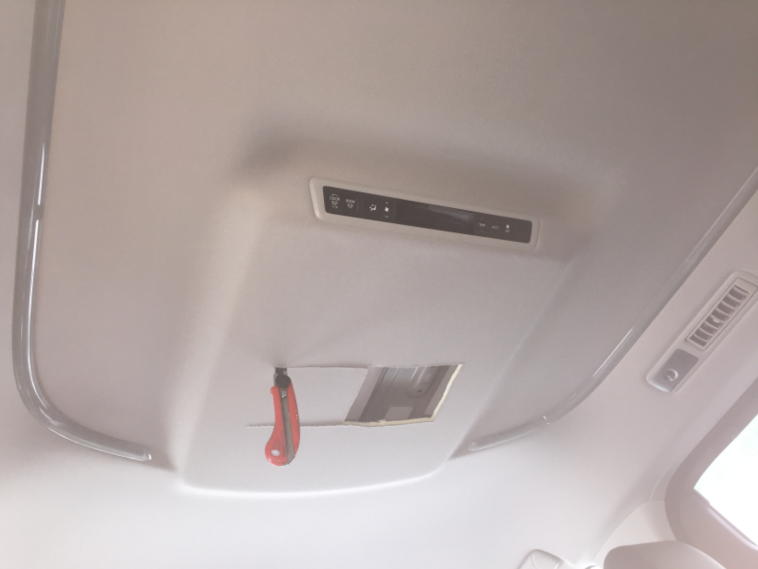

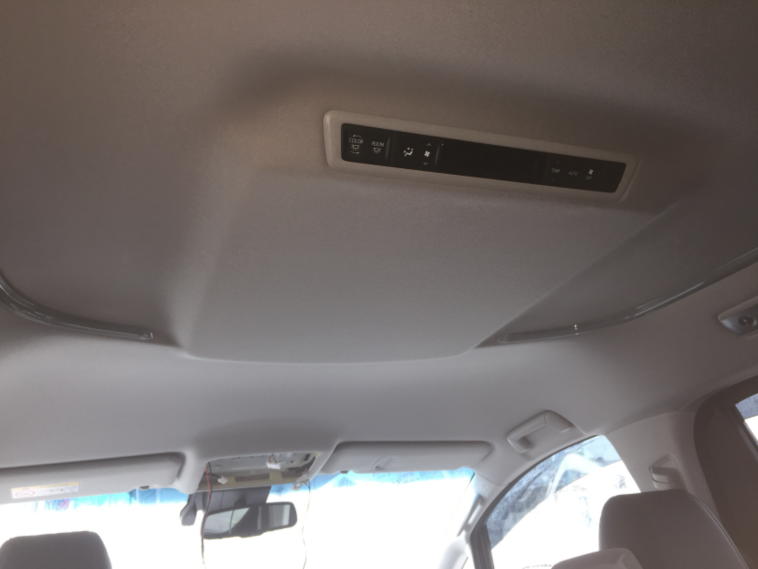

いよいよルーフトリムを切ってフリップダウンの取り付け位置を作っていきます。

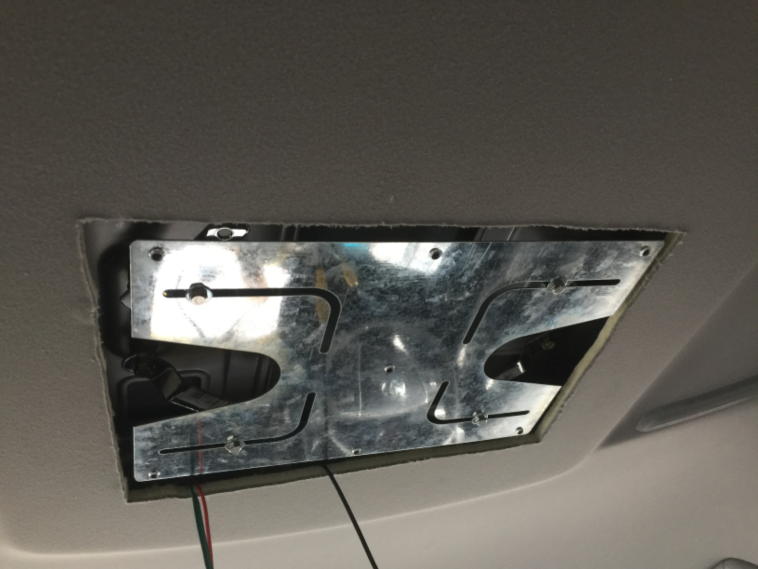

フリップダウンモニターについてくるプレートを固定できれば本体の取り付けは終わったも同然です。どの社外フリップダウンモニターにもプレートが付いてくるはずなのでボディー構造に合わせて取り付けすると良いと思います。
あとは配線類を取り付けして
本体を取り付ければ完成です!!

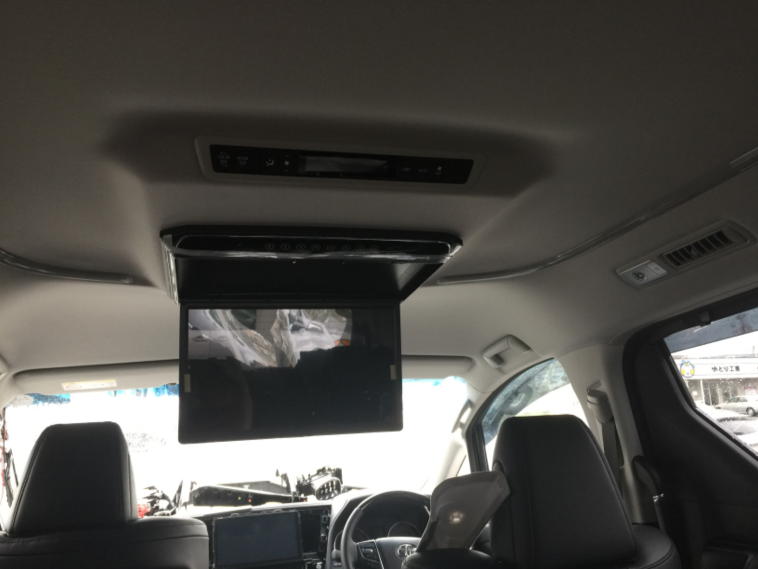

SCパッケージに取り付けした最後を撮り忘れていたのでXグレードに取り付けた際の完成写真を載せておきます。
